产品详情
PDM810MRT 低压电动机保护
产品详情

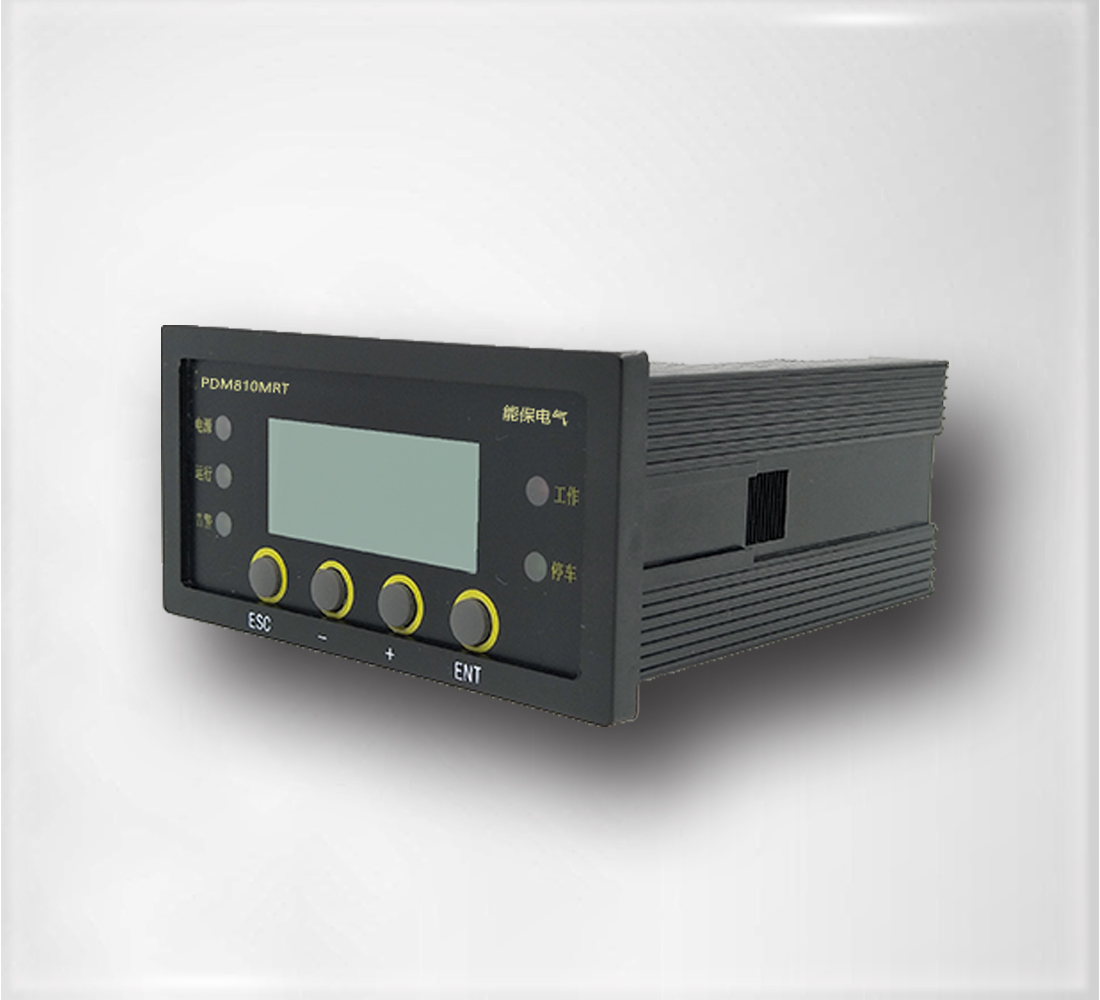

产品实物图


 能保电气PDM810MRT低压电动机保护产品使用手册 ‍下载请点击

(如需图纸请联系技术支持)


概述:

PDM810MRT智能保护监控器主要用于电力、化工、冶金、建材、纺织等工业低压电动机控制系统,对电动机的过负荷、短路、超长时间启动、堵转、不平衡、接地、逆向等故障引起的危害予以保护。并集合三相电量测量/显示、数字输入/输出与网络通讯于一身,通过其标准的RS-485通讯接口及双绞线网络,轻松实现数据的远方管理及“四遥”功能。


主要特点:

PDM810MRT智能保护监控器是针对低压自动化控制系统设计,超小外型尺寸,适用于GCK、GCS、GGD、MNS等各种抽出式(包括1/4抽屉)、固定式及混合式的柜型安装。具有方便安装、布局合理、维护方便、节约

电缆、安全可靠等多种优点;

装置电源、通讯状态、运行状态、告警均有指示灯指示,方便检测、维护系统;

标准的RS-485 通讯接口,MODBUS-RTU 通讯协议;

可与SIEMENS、SCHNEIDER、GE、AB 等多种品牌的PLC 联网;同时可与KINGVIEW、FIX、WinCC、Intouch 等软件组网;


功能配置表:


产品安装:

盘面固定方法:

智能保护器的安装简单、易学,在增加了强大功能的同时,工程量却大量减少;

安装方式:嵌入式


安装尺寸及方法:

 在您的配电盘上,选择合适的地方开一个46×91mm 的安装孔

 取出智能保护器

 把智能保护器插入孔中

 插入智能保护器后装上安装固定支架即可

嵌入式安装


产品选型:


选型说明:

1、PDM810MRT-SCT10/LCT 表示配置SCT10电流互感器及漏电保护互感器。

2、PDM810MRT-AO-SCT30 表示配置SCT350电流互感器及选配模拟量输出功能。

3、PDM810MRT-SCT100 表示配置SCT100电流互感器,无选配。

注:漏电保护和模拟量输出功能,只能选其一,不可均选择。

SCT及LCT标准线长为1米,最长可定制4米。

模拟量输出为4~20mA,以B相电流为输出,4mA对应0A,20mA对应6*CT变比
